Самодельный вертолёт: фото, видео полёта

Лёгкий самодельный вертолёт своими руками: фото с описанием, а также видео обзор одноместного вертолёта, сделанного из двигателя от снегохода «Буран» и подручных материалов.

Вертолёт АВ – 1 «Стрекоза» был построен авиаконструктором Василием Яковлевичем Артемчуком ещё в 1979 году. Автор собрал свой вертолёт в обычном гараже.

На постройку и испытания винтокрылой машины ушло 5 лет, это результат настойчивой и кропотливой работы.

На фото: Юрий Дмитриевич демонстрирует полёт, Юрий Дмитриевич был лично знаком с автором самоделки В. Я. Артемчуком.

Летательный аппарат отвечает всем основным требованиям, а сама конструкция довольно лёгкая, весит летательный аппарат всего 114 кг.

Технические характеристики вертолёта:

  • Двигатель от снегохода «Буран» мощностью 28 (34) л.с.
  • Масса – 114 кг.
  • Взлётная масса вертолёта 200 – 220 кг.
  • Диаметр несущего винта – 6 м.
  • Высота — 2 м.
  • Длина – 5 м.
  • Расход топлива – 10 л/час.
  • Скороподъёмность – 3,5 м/с.
  • Крейсерская скорость 80 км/час.
  • Вертолёт в зависимости от погодных условий развивает максимальную скорость 100 — 150 км/ч.

Автор воздушного судна для его постройки применял подручные узлы и материалы, это и запчасти от сельхозяйственной техники и самостоятельно сделанные детали. На фото показаны основные узлы самодельного вертолёта.

Задний рулевой винт изготовлен из клееной древесины и стеклоткани, приводится в движение клиновидным ремнём.

Автор в этой конструкции применил систему стабилизации типа «БЕЛЛ», которая ограничивает углы скорости на виражах для более безопасного полёта.

На фото показан автомат перекоса, по сути это устройство своего рода стабилизатор полёта, при внезапном ветре или неумелых действиях пилота вертолёт реагирует более плавно.

Несущий винт сделан автором своими руками, лонжерон лопастей сделан из клееной древесины твёрдых пород, хвостовая часть изготовлена из пенопласта, сверху лопасти покрыты стеклотканью.

Читать еще:  Требуется сделать ремонт квартиры

Приборная панель вертолёта состоит из самых основных приборов необходимых для полёта:

  • Тахометра несущего винта.
  • Скоростемера.
  • Вареометра (скоростемер вертикальной скорости).
  • Датчика температуры двигателя.

Крутящий момент передаётся от двигателя через разгонную и кулачковую муфту, цилиндрический редуктор, далее на вал и основной редуктор несущего винта. Редукция 1:10.

Здесь установлен переделанный двигатель от снегохода «Буран», (28 л.с) но его мощности явно маловато для длительных полётов.

Об этом летательном аппарате была написана статья в журнале «Моделист конструктор», та самая статья представлена на этих фото.

Рекомендую посмотреть видео где Юрий Дмитриевич подробно рассказывает о самодельном вертолёте.

Видео с полётом на самодельном вертолёте.

Видео обзор самодельного вертолёта.

Безусловно такие одарённые люди, как Василий Аремчук, заслуживают уважения, но к сожалению, от государства не было и нет никакой поддержки для развития конструкторских идей простых народных умельцев.

Если автор ещё в далёком 1979 году смог построить вертолёт своими руками из подручных материалов, то при финансировании государства, малая авиация благодаря таким талантливым людям, могла шагнуть далеко вперёд. Возможно наше поколение уже давно могло бы иметь свои личные мини вертолёты и использовать их как удобное средство передвижения.

Вертолёт из дерева

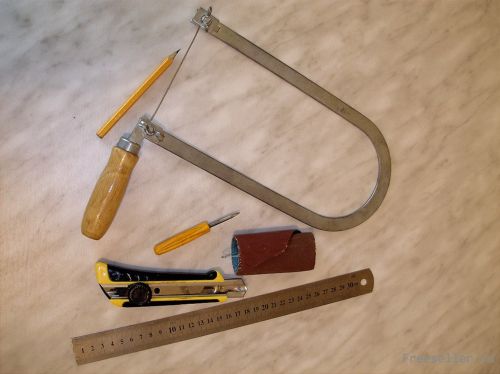

Чтобы порадовать своего ребёнка и заодно сэкономить для семейного бюджета около тысячи рублей (именно с этой суммы стартует цена китайского вертолётика в магазине) предлагаю смастерить такую несложную игрушку. Для её изготовления из инструментов предпочтительно иметь следующие: острый нож (типа канцелярскогостроительного), гранёное шило, карандаш, линейку, кусочек наждачной шкурки и, если есть, ручной лобзик. Но это максимальный список, — при определённой виртуозности достаточно одного острого ножа.

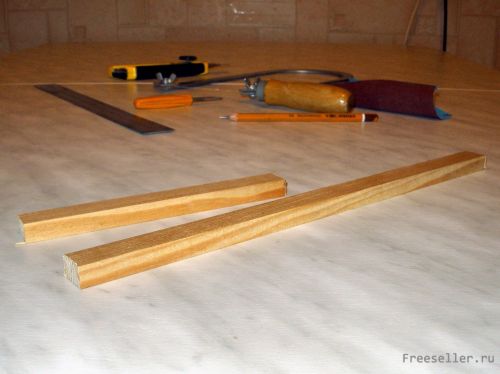

Материалом для изготовления этой летающей игрушки послужит любая деревянная реечка прямоугольного сечения, длиной около полуметра. Я взял для этого сухую деревянную рейку без сучков сечением 0,8см на 2см и длиной 45см и распилил на две части: одна (12см) пойдёт на изготовление винта, а из другой (33см) получится его ось, или стойка.

Читать еще:  Сделать обложку для группы онлайн

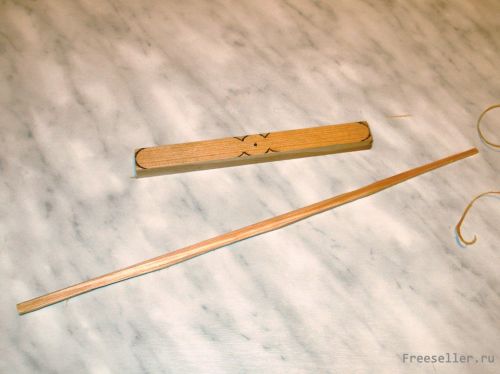

На короткой заготовке необходимо сделать разметку будущего пропеллера в профиль, чтобы вырезать его по контуру. А длинную реку осторожно расколоть ножом вдоль, чтобы получить длинную ровную щепку, около 3-4мм толщиной.

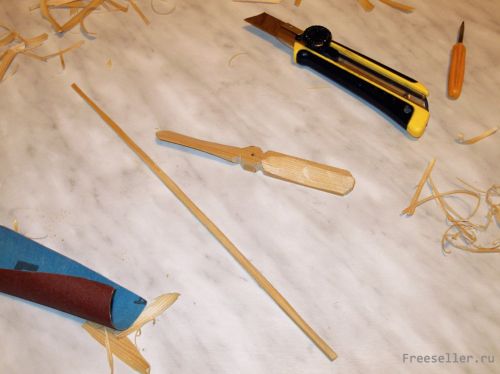

Выпилив по контуру лобзиком заготовку винта (или аккуратно поработав ножом), приступаем к вырезанию его лопастей. Угол атаки лопастей желательно сделать около 15-20 градусов, — но слишком жёстких требований при этом соблюдать не нужно. Осторожно и послойно снимать ножом стружку, т.к. авиация — дело тонкое. Главное, чтобы лопасти пропеллера получились максимально тонкими, но не менее 1,5мм, чтобы не сломаться.

Окончательную шлифовку винта выполнить кусочком наждачной бумаги. То же самое касается его стойки, — строгая ножом, придать ей форму, чуть толще с одного конца и тоже обработав шкуркой. В получившемся пропеллере гранёным шилом провертеть отверстие, соответствующее тонкому наконечнику стойки и плотно вставить её, не расколов сам винт. Можно использовать каплю клея для фиксации. Нижний, более увесистый кончик оси будет противовесом для устойчивости аппарата в полёте. Запуск конструкции провести резко вращая ладонями ось, соблюдая угол атаки винта. При удачном взлёте вертолётик способен подняться в воздух до 8-10 метров на радость окрестной детворе.

Как сделать вертолет из дерева?

  • Эскиз заданной модели
  • Исходный материал
  • Инструменты
  • Клей ПВА

Перед началом сборки вертолета создайте эскиз той модели, которую хотите выполнить. Определитесь с размером вашей конструкции. Составьте последовательный план действий. Убедитесь, что весь необходимый вам исходный материал находится у вас под руками. В начале работы вам понадобится: деревянная рейка, фанера, пенопласт или пробка.

Также подготовьте инструмент, который может пригодиться в работе, а именно: ножик, напильник, лобзик, наждачная шлифовка, краска и клей. Теперь можно приступать к созданию вертолета. Перед тем как сделать вертолет из дерева, возьмите пенопласт и сделайте из него фюзеляж модели. Если пенопласта нет, то можно использовать пробку или кукурузную сердцевину.

Читать еще:  Как сделать балерину из бумаги

Подходящий фюзеляж лучше всего сделать из липового бруска, который необходимо выдолбить изнутри. Сделайте две такие половинки, сохраняя при этом симметричность. В фюзеляже заранее сделайте гнезда для винта, а затем с помощью клея соедините две половинки. Важно, чтоб диаметр отверстия на фюзеляже был равен диаметру вала винта.

Самое тяжелое задание состоит в том, чтобы сделать винт. Из небольшого кусочка липы, клена, березы или ольхи выстругайте прямоугольный брусок. Длина этого бруска должна быть больше его ширины до десяти раз. Толщина должна соответствовать одной трети ширины. По центру бруска сделайте отверстие для оси, при помощи шила или тонкого сверла.

На широкой плоскости заготовки начертите форму винтовых лопастей. При помощи ножа или лобзика вырежьте лопасти по намеченным линиям. Сделайте лопасти тонкими, при этом необходимо соблюсти симметричность сечения, чтобы создать максимально точный наклон и правильную форму.

Вертолет из дерева должен иметь на хвосте установленную пластину с наклоном. Диаметр фанерной пластинки может быть до 2,5 см. Шасси можно сделать из резинового ластика, а стойки из стальной проволоки нужного диаметра. Затем соедините эти детали. После этого все изготовленные детали соедините в одно целое при помощи клея ПВА. Затем произведите балансировку готового корпуса.

На легкую часть модели прикрепите небольшой кусок свинца для создания противовеса. Следующий этап изготовления вертолета — это его покраска в заранее задуманный вами цвет. Сделайте это при помощи водостойкой краски. Покраску изделия лучше проводить в помещении, в котором есть хорошая вентиляция. Затем модели необходимо дать высохнуть. Вертолет готов.
