Как сделать жучок из телефона

Как из мобильного телефона сделать скрытый радиомикрофон жучок?

Работает шпионский GSM-радиомикрофон следующим образом: при входящем звонке он автоматически переходит из дежурного режима (работа на приём) в режим передачи и на приёмной стороне можно услышать звуки, воспринимаемые микрофоном.

Выключается он обычным образом. Шпионский жучок радиомикрофон позволяет осуществлять прослушивание охраняемого транспортного средства, квартиры, дачи и т. д. Особенно ценно то, что владелец может поддерживать связь со своим транспортным средством и после его угона, используя услугу сотовой связи «Локатор», определить его местонахождение. Разумеется, GSM-радиомикрофоны также могут быть использованы для определения местонахождения детей и других близких людей.

Современный рынок буквально кишит предложениями GSM-устройств, однако интересней и несравнимо дешевле изготовить их самостоятельно. Для создания GSM-радиомикрофона можно использовать дешёвые устаревшие модели простых мобильных телефонов, например Nokia 1110.

Если предполагается работа радиомикрофона в зоне неуверенного приёма, то лучше всего использовать телефоны выпусков первых лет, поскольку в прежние годы ретрансляционные станции находились сравнительно далеко одна от другой, и производители телефонов принимали меры к тому, чтобы аппараты определяли наличие сети при меньшем уровне сигнала, чем в настоящее время.

Радиомикрофон жучок из старого телефона

Рассмотрим вариант переделки в радиомикрофон телефона Nokia 1110. Переделку начинают, естественно, с разборки. Эту операцию следует считать одной из важных, так как неправильная разборка может привести к порче корпуса и даже самого телефона. Прежде всего снимают крышку батарейного отсека, вынимают батарею питания и сим-карту.

Затем с помощью специального инструмента или плоской отвёртки освобождают по две защёлки сначала в нижней, а затем в средней части корпуса телефона и снимают переднюю крышку. Наконец, специальной отвёрткой откручивают шесть винтов крепления печатной платы, вынимают её и отсоединяют разъём дисплея. На этом разборка закончена.

Теперь необходимо заставить телефон автоматически отвечать на входящий вызов. Для автоматического замыкания клавиши вызова (вызов или ответ на вызов) при входящем звонке можно использовать напряжение, поступающее в этот момент на динамическую звуковую головку или на виброзвонок (в последнем случае, естественно, необходимо установить в телефоне режим «Вибровызов»).

В обоих случаях в качестве электронного ключа можно использовать как транзистор, так и оптрон. Для примера используем напряжение с амплитудой Е = 4 В, поступающее на виброзвонок, а в качестве ключа — оптрон РС817 (U1 на рисунок ниже).

Радиомикрофон

Выпускается он в пластмассовом корпусе DIP с четырьмя выводами. Такие оптроны используются, например, в блоках питания компьютеров и телевизоров.

Читать еще:  Как сделать игрушку из дерева

Основные параметры этого оптрона: типовое значение входного напряжения U (прямого падения напряжения на излучающем диоде при прямом токе 20 мА) — 1,2 В, максимально допустимый входной ток (I) — 50 мА (в импульсе — до 1 А), максимально допустимый выходной ток (ток коллектора транзистора оптопары) — 50 мА, габариты корпуса 6,5×4,6×3,5 мм. Аналоги РС817 — К1010, Н11А817 и LТ/817. Возможно использование и малогабаритных отечественных оптронов. Для уменьшения входного тока используют токоограничивающий резистор R1, сопротивление которого рассчитывают по формуле R1 = (Е — U)/I.

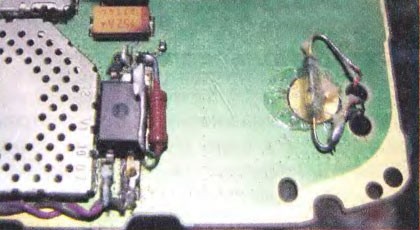

Например, при минимальном входном токе оптрона I = 3 мА сопротивление резистора R1 = (4— 1,2)/3-10 3 = 933 Ом (поскольку такого номинала нет, выбираем ближайший стандартный 910 Ом). Поместить оптрон можно на место, где находился виброзвонок. К освободившимся контактам виброзвонка через резистор R1 (МЛТ, С2-33 с рассеиваемой мощностью 0,125 или 0,25 Вт) с соблюдением полярности подключают выводы 1 и 2 оптрона.

Как из мобильного телефона сделать Радиомикрофон

А его выводы 3 и 4 соединяют двумя тонкими гибкими проводами с контактами клавиши вызова. Закрепляют оптрон и соединительные провода клеем «Момент» или лаком, например, НЦ-218.

Радиомикрофон для скрытой прослушки

Для обеспечения скрытности и энергосбережения в телефоне нужно избавиться от звуковых и световых сигналов. Первые можно отключить соответствующей настройкой телефона или удалением из него динамической головки (для этого достаточно отогнуть удерживающие её лапки). Что касается светодиодов и дисплея, то цепи их питания желательно коммутировать. Тогда при включённом питании будет возможен контроль общей работоспособности телефона, наличия сети, проверки баланса и уровня зарядки аккумулятора, а при отключённом будут обеспечены скрытность и энергосбережение телефона.

Светодиоды подсветки можно отключить, разорвав цепь их питания, например, вблизи вывода 6 или 7 разъёма дисплея или вблизи выводов светодиода подсветки клавиатуры в нижней части платы. Однако гораздо проще установить в меню настройки дисплея режим «Время подсветки» — «Откл.». Без подсветки дисплея изображение становится едва заметным, но при необходимости можно убрать и его, отключив питание дисплея. В последнем использованы миниатюрные контакты, но подпаяться к ним все же можно. Удобнее всего это сделать, разрезав печатный проводник, идущий к выводу 10 разъёма дисплея (рисунки 4 и 5).

Схемы радиомикрофонов

При пайке нужно соблюдать осторожность, чтобы не перегреть участки печатной платы и не замкнуть соседние проводники припоем.

Радиомикрофон жучок

Для коммутации цепи питания дисплея можно применить миниатюрный механический выключатель или геркон. Использование геркона предпочтительней, так как при этом, во-первых, не изменяется внешний вид телефона, а во-вторых, повышается скрытность устройства, поскольку для включения дисплея необходимо поднести магнит к известному лишь хозяину месту на корпусе телефона. В данном случае удобен миниатюрный отечественный замыкающий геркон МКА-07101. Его можно поместить рядом с оптроном, а если из телефона удалена динамическая головка, то вблизи контактов для её подключения (рисунок 2). На этом переделка закончена.

Читать еще:  Как сделать из картона игру

Собирают радиомикрофон в обратной последовательности. При использовании описанного варианта переделки внешний вид телефона остаётся неизменным. В дежурном режиме работы он не реагирует на нажатие клавиш и производит вид неисправного.

В мобильных телефонах, как правило, используют микрофоны малой чувствительности, воспринимающие звуки на расстоянии не более 1…2 м. При необходимости можно заменить микрофон более чувствительным (их используют, например, в магнитолах) или применить дополнительный микрофонный усилитель.

Делаем из старого мобильника шпионский гаджет

Данная статья писалась очень давно. Большинство телефонов в то время были с монохромными экранами, а о возможностях современных смартфонов еще никто и не помышлял. Именно тогда и возникла идея использовать дешевеющие мобильники для целей частного сыска. К слову, ничего из приведенного ниже не является секретом или руководством к действию. Это лишь собранная из разрозненных источников информация.

ФУНКЦИЯ №1. ПРОСЛУШИВАНИЕ ЗВОНКОВ

Относительно легальная прослушка в то время делалась следующим образом. В каждом телефоне есть диктофон и в каждом телефоне есть инженерное меню. Для того, чтобы наша шпионская запись разговоров заработала надо установить настройки диктофона (качество, формат, место хранения на карту памяти), далее следует войти в инженерное меню. Для этого следует ввести специальный код. Для каждого телефона он свой. К примеру, для сотового Philips Xenium x623 — инженерное меню появлялось после введения кода: *#3338913#. Находим пункты меню Audio — Auto record setting — Auto speech record — включаем. Что мы получаем на выходе?

Попробуйте позвонить кому-нибудь. Позвонили? Не слышали никаких писков, сигнализирующих о ведении записи? И собеседник не слышал? Теперь заходите на карту памяти телефона, где в папке, которую вы уже выбрали заранее, будет храниться запись вашего разговора. Название файла будет обозначать дату, время и длительность вызова. Фишка очень интересная и, по сути, является сейчас самым дешевым видом прослушивания телефонов. Никто не запрещает же подарить такой телефон любимой девушке, жене и т.п., в свободное время копировать переговоры с карты памяти себе и прослушивать.

ФУНКЦИЯ №2. НАБЛЮДЕНИЕ ЗА ПЕРЕМЕЩЕНИЕМ

Эта возможность мобильника раскрывалась при использовании опций «Локатор» сотовых операторов, которые только-только стали появляться в числе доступных услуг. Напоминаю, что данные опции позволяют отслеживать местоположение сотового телефона, ориентируются в пространстве по антеннам сотовой связи. На сайте любого оператора вы сможете получить исчерпывающий ответ, как настроить «Локатор» и как осуществлять мониторинг.

Данной функцией пользуются родители, чтобы приглядывать за детьми, работодатели приглядывают за работниками, логистические компании за водителями. Как будете использовать шпионский прибор вы? Можно же отключить звонки и вибрацию, экран (это все для долговечности телефона) приклеить к телефону магнит и прилепить к днищу машины своего недоброжелателя. Да, и не забудьте оформить «левую» сим карту.

Читать еще:  Как сделать видео без звука

ФУНКЦИЯ №3. ПРОСЛУШИВАНИЕ ПОМЕЩЕНИЙ

Попробуем дооснастить наш шпионский гаджет. Допустим, что нам надо не только следить за передвижением, но и прослушивать фон, т.е. те разговоры, которые ведутся рядом с нашим жучком. Как сделать это проще всего? Подключаем к телефону обычную проводную гарнитуру. Отрезаем наушники, они нам не понадобятся.

Далее заходим в меню и включаем опцию автоматический ответ (он работает только с подключенной гарнитурой). Отключаем вибрацию, подсветку и мелодии (все то, что расходует заряд батареи). Вот и весь фокус. Теперь маскируйте получившийся гаджет и помещайте его в офис конкурента, кабинет мужа и т.п. Как только Вы наберете на телефоне свой «жучок», то сможете услышать разговоры в помещении.

Как сделать жучок из телефона

Аккумулятор использовал родной, а к контактам телефона питание идет через провода. На плюс питания от аккумулятора поставил выключатель. Включается телефон обыкновенным способом — нажатием на красную кнопку, но если выключатель по питанию отключен, то включить телефон не возможно.

Далее все светодиоды подсветки были сняты. Также экран, вибромотор и динамик были сняты ранее. К обоим контактам светодиода из подсветки клавиатуры нужно припаять два провода длиной 5 сантиметров, к которым припаиваем красный или зеленый светодиод. Светодиод у нас будет индикатором включения телефона, для того чтобы клиенты не запутались.

Почти все уже почти готово, нужно только поменять заводской микрофон на китайский, из магнитофона, вообще нужно подобрать микрофоны с большой чувствительностью — в мобильных GSM жуках её хронически не хватает. Жучок следовало бы дополнить индикатором заряда батареи, но об этом расскажу в нашиx следующиx статьяx.

Жук заряжается обыкновенным зарядным устройством — процесс зарядки тот же, что и у сотового телефона, просто нужно подключить штекер зарядного устройства в гнездо для зарядки на мобильном телефоне. Для замыкателя кнопки вызова удобнее использовать SMD транзисторы.

Если жучок возможно поместить в аппаратуру (например в DVD проигрыватель), то лучше переделать блок питания проигрывателя таким образом, чтобы 5 вольт питания, которые есть на любом блоке питания DVD, заряжали жучок, или можно поместить под корпус проигрывателя и зарядное устройство, которое параллельно изнутри подключено к проводу сетевого питания проигрывателя. Это дает возможность всегда прослушивать того человека , у которого дома стоит такой чудо DVD проигрыватель.

Корпус устройства жука делаем из пластмассы, или используем готовый корпус — например от блока питания ноутбука или тому подобное. Надеюсь советы помогут в вашиx дальнейшиx разработкаx. Автор материала — АКА.
