[AutoCAD 3D] Как построить виды, разрезы, изометрию детали в AutoCAD 2016

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Внимание: новое видео по теме Как построить Виды, Разрезы, Изометрию детали в AutoCAD 2018 см. по ссылке:
https://youtu.be/wTReJlOccJo.
Как создать деталь с ребром жесткости:
https://youtu.be/zH1K1d60Y_k

В видео Как построить Виды, Разрезы, Изометрию детали в AutoCAD 2016 показан способ построения видов, разрезов, аксонометрии детали средствами AutoCAD 2016. Фронтальный вид и вид слева совмещены с разрезом. При совмещении вида с разрезом между ними должна проходить осевая линия, а если на эту линию попадает ребро, то его необходимо «открыть», размещая между видом и разрезом волнистую линию. Эти действия можно осуществить на распечатанном листе (как отредактировать стиль вида, построенного предложенными командами, я не нашла). Можно пойти другим путем при создании совмещенных видов, но этот путь требует больше действий.
При построении проекций можно применить команду Твид и тогда можно редактировать геометрию вида. (см. видеоурок: создание видовых экранов командой ТВИД:
https://youtu.be/jyg3U91aKOs

P.S. Растровый рисунок, помещенный в файл, необходимо привести к действительным размерам опцией команды масштаб.
https://youtu.be/HkB4UqqMElI

Читать еще:  Как сделать замер двери самому

Как правильно проставить размеры детали:
https://youtu.be/jqV9e_8WnOI

Для более эффективного создания машиностроительных чертежей существует программа компании Autodesk — Inventor. Ее вы также можете загрузить на сайте Autodesk бесплатно. Программа взаимодействует с AutoCAD, и вы легко ее освоите. Чертежи Inventor открываются в AutoCAD и наоборот.
Имейте ввиду, что, несмотря на то, что AutoCAD — универсальная программа и «может все», профессионалы часто используют приложения, которые прикручиваются к ядру AutoCAD. Выбирая тот или иной продукт, подумайте, над какими задачами вы будете работать впоследствии, так как любая программа раскрывает свой потенциал лишь в случае рациональных действий!

САПР для инженера

Блог Михайлова Андрея о приемах работы и хитростях в САПР

Страницы

вторник, 12 июня 2012 г.

AutoCAD 2013 (часть 8). Создание на чертежах сечений и выносных видов

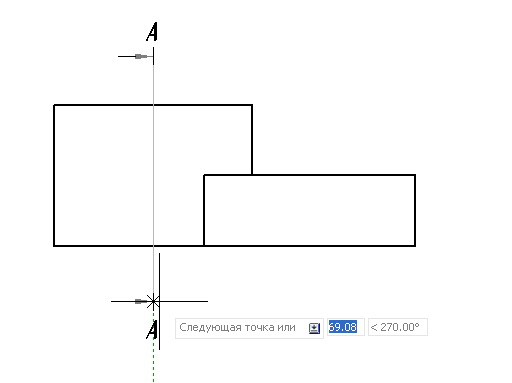

Создание сечения

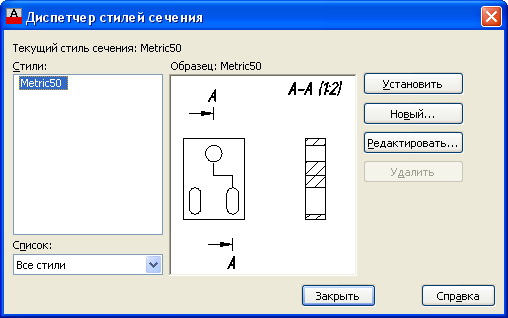

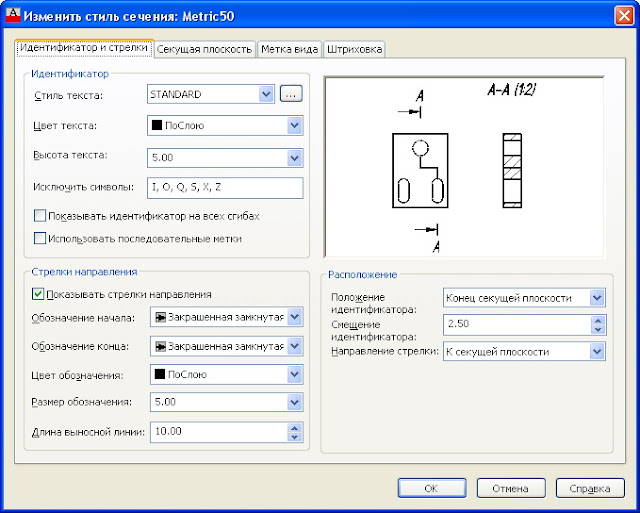

Для управления отображением сечений введены Стили сечений

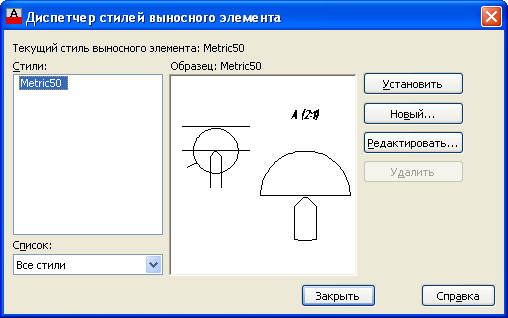

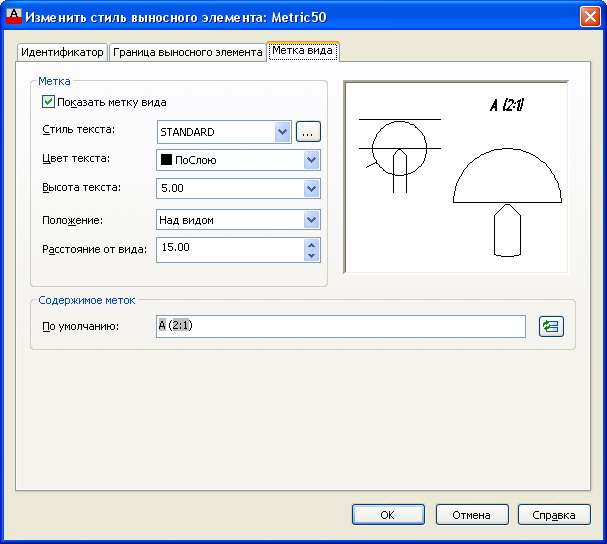

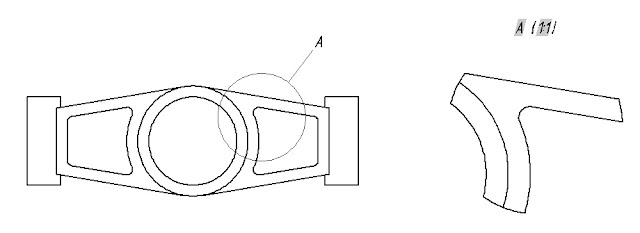

Создание выносного вида

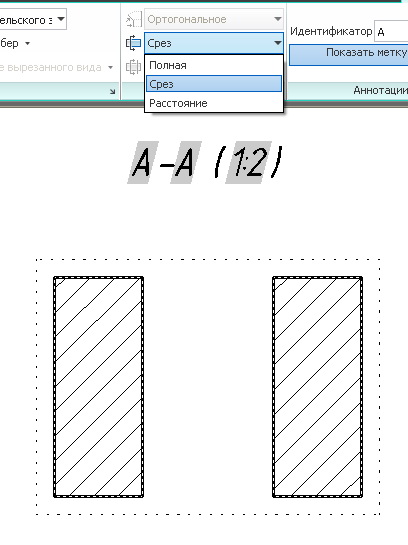

Чтобы отредактировать вид выбираем его и запускаем необходимую опцию на ленте

20 комментариев:

Хочу тоже попробовать и описать.

Ничего сложного нет, все интуитивно понятно. Одно из знаковых новшеств в AutoCAD 2013

толку от этих сечений. их нельзя ни взорвать ни редактировать. не передать в другой файл.

А зачем их взрывать? Тогда пропадает весь смысл ассоциативности модели и чертежа. Если нужна обычная проекция вида, для этого существуют другие инструменты

Необходима команда разрыв

Надо писать на Idea Station

Как сечение с вида на листе А разместить на листе Б?

А можно вообще одно сечение создать, без вида?

СЕКПЛОСКОСТЬ или ПЛОСКСНИМОК

Подскажите, пожалуйста, как с меток вида убрать серое подсвечивание (highlight)? Официальный help не помогает(

Установите переменную FIELDDISPLAY = 0. Подробно писал здесь https://mikhailov-andrey-s.blogspot.ru/2012/08/polya-v-autocad.html

Пожалуйста! Приходите еще.

А как быть с поекционным видом у которого нет пооекционной связи сисходгым видом? Котооый обозначается буквой со стрелкой

Читать еще:  Как сделать бумагу под старину

Команда ПЛОСКСНИМОК или любая другая, строящая проекцию

Спасибо, конечно. Но интересовал просто способ обозначения некоего абстрактного нарисованного руками «палочками и квадратиками» вида. Конечно, можно обозначить текстом и т.п. но это все не то — в список сечений и выносных элементов не попадет, к примеру. Есть ведь команды «линия сечения», «выносной элемент», а вот метки вида нет.
Просто нужно все это дело в контексте построения сразу проекционных видов, без модели. Если уж на то пошло, модель проще в Инвенторе построить

Нет такой функциональности в AutoCAD, смотрите в сторону AutoCAD Mechanical. Вообще, появление сечений и выносных элементов в AutoCAD мне до сих пор непонятно, поскольку идет в полный разрез с идеологией AutoCAD как базового ПО и превращает его в вертикальное решение. А по поводу 3D — в AutoCAD строить трехмерные модели, особенно машиностроительные — это полный идиотизм и трата времени, не для этого он совершенно.

Этот комментарий был удален автором.

К сожалению, в Mechanical тоже нет такого. За 3D — согласен полностью, для этого есть куда более функциональные программы. О том и говорил выше. Я же отчего и спросил, потому что заметил новые инструменты на ленте, только вот их список оказался неполным для достаточной гармонизации с ЕСКД. Ну да ладно, будем придумывать костыль, чай не впервой.

Обозначение разреза

Кнопка Разрезы, сечения — вызывает инструмент СПДС GraphiCS для отрисовки и вставки на чертеж обозначения разрезов и сечений.

Для вызова инструмента Разрезы, сечения можно воспользоваться следующими способами:

  • кликнуть по иконке на вкладке СПДС — панель Обозначения;
  • кликнуть по иконке на панели Виды, разрезы, сечения;
  • Строка менюСПДС — Виды, разрезы, сечения — Разрезы, сечения;
  • ввести в командную строку команду spsect.

Для отрисовки и вставки разреза, сечения необходимо:

Читать еще:  Как сделать выкройку детского платья

  • активировать функцию (нажать на пиктограмму или ввести в командную строку команду);
  • в диалоговом окне Разрез введите номер разреза (сечения) и номер листа. Нажмите кнопку ОК;
  • указать первую точку разреза;
  • указать следующую точку разреза;
  • нажать Enter для выхода из циклической команды;
  • указать направление разреза.

В диалоговом окне Разрез также имеются следующие кнопки:

  • — вызывает окно настройки для осевой линии;
  • — вызывает окно с описанием стандартов для координатных осей;
  • — вызывает окно справки.

Редактирование разреза, сечения осуществляется следующими способами:

  • два раза кликнуть левой кнопкой мышки по обозначению;
  • кликнуть правой кнопкой мышки по обозначению;
  • выделить обозначение и кликнув правой кнопкой мышки вызвать контекстное меню, в котором выбрать пункт Редактировать;
  • активировать функцию Редактирование и указать на обозначение;
  • воспользоваться окном Свойства AutoCAD;
  • с помощью ручек редактирования.

Для обозначения разреза, сечения необходимо вызвать инструмент Обозначение видов, разрезов, вызвать который можно несколькими способами:

  • кликнуть по иконке на вкладке СПДС — панель Обозначения;
  • кликнуть по иконке на панели Виды, разрезы, сечения;
  • Строка менюСПДС — Виды, разрезы, сечения — Обозначение видов, разрезов;
  • ввести в командную строку команду spvsdesc.

Для отрисовки и вставки обозначения разреза необходимо:

  • активировать функцию (нажать на пиктограмму или ввести в командную строку команду);
  • в диалоговом окне Обозначение видов, разрезов введите текст обозначения;
  • для обозначения разреза или сечения установите переключатель Разрез;
  • нажать кнопку ОК;
  • указать точку вставки обозначения.

В данном уроке Вы узнали об инструменте СПДС GraphiCS, с помощью которого всего в несколько кликов можно нарисовать и вставить на чертеж обозначение разреза, сечения. С помощью данного инструмента Вы ускорите и оптимизируете процесс выполнения чертежей.
